Glossaire technique

Actionnement maintenu

Désigné également par Alternate ou ACCESO SPENTO

Position de l’interrupteur qui reste inchangée quand la force de manoeuvre cesse de s’exercer sur l’organe de manoeuvre de l’interrupteur. S’oppose à Momentané.

Actionnement momentané
Position temporaire après laquelle l’interrupteur revient à sa position normale.
Charge capacitive
Charge électrique dans laquelle le courant initial à la fermeture du contact est plus élevée que le courant permanent.
Charge inductive
Charge électrique dans laquelle le courant initial à la fermeture du contact est plus faible que le courant permanent et le courant à l’ouverture plus fort que le courant permanent. L’énergie stockée provoque un arc électrique long et intense.
Charge résistive

Charge électrique dans laquelle le courant et la tension sont en phase.

Piezoelettrico

L'effetto piezoelettrico (dal greco “Piezein”, premere, premere) fu scoperto nel 1881 dai fratelli Curie.

Questa è la proprietà di alcuni corpi (come il quarzo, il topazio, la ceramica, alcuni cristalli e polimeri) di polarizzarsi elettricamente sotto l'azione di una forza che li deforma (effetto diretto); deformarsi reciprocamente quando viene loro applicato un campo elettrico (Effetto indiretto).

Nos boutons sensitifs à technologie piézoélectrique fonctionnent grâce à cette propriété. En savoir plus sur les boutons piezo

Contatto

Surfaces métalliques qui entrent en contact physique pour créer un circuit électrique. Ces surfaces se trouvent sur les contacts mobiles et les sorties.

Contatto NC
Le contact NC (pour Normally Closed) désigne un contact « Normalement Fermé » (NF), c’est à dire qu’au repos le circuit est fermé, le contact entre les deux poles est établi.


Contatta NO
Un contact NO est un contact « Normalement Ouvert » (ou Normally Open), c’est à dire qu’au repos le circuit est ouvert, le contact entre les deux poles n’est pas établi.
Contatto NO

Normaly Open and Normaly Closed
Acronyme servant à désigner un contact pouvant être à la fois Normalement Ouvert et Normalement Fermé.

Aussi défini par l’acronyme NONF

Il présente de nombreux avantages :

  • Fonctionnel : un interrupteur classique possède une entrée et une sortie. Il peut être NO (Normalement ouvert) ou NF (Normalement Fermé).Un interrupteur avec une fonction NONF possède une entrée et 2 sorties, avec par conséquent 2 actions possibles. Une action par défaut lorsqu’il est au repos et une seconde action lorsqu’il est activé.
  • Sécuritaire / fonction de redondance : Un interrupteur NONF offre également une fonction de redondance. Il permet de vérifier le bon fonctionnement du système et donc de l’appareil sur lequel il est monté.

Courant nominal
Courant maximum pouvant passer à travers les contacts déjà fermés d’un interrupteur.
Corsa
Distance totale que l’organe de manoeuvre peut effectuer.
Effet tactile
Également Tactile feedback (EN).

Sensation de commutation ressentie par l’opérateur de l’interface de commutation. Défini par la force du “Clic” audible qui indique le mouvement du contact.
Forme A (contact)
La forme A fait référence à un terme de configuration de contact.



La forme A fait référence à un contact unipolaire-unidirectionnel normalement ouvert. « 1 forme A » signifie qu’il y a un contact de forme A dans le module, « 2 forme A » signifie qu’il y a deux « contacts de forme A » dans le module, ainsi de suite.



Le contact forme A peut être schématisé selon
Forme B (contact)
La forme B fait référence à un agencement de contact unipolaire-unidirectionnel normalement fermé. Cela signifie qu’il reste dans un état fermé (off) sans que vous conduisiez le relais à fonctionner. « 1 Forme B » signifie qu’il y a un « contact Forme B », « 2 Forme B » signifie qu’il y a deux « contacts Forme B » dans le relais, ainsi de suite.



Le contact forme B peut être schématisé selon
Forme C (contact)
Le formulaire C fait référence à un contact unipolaire-double jet (SPDT). Cela signifie qu’il y a un point commun connecté à une extrémité normalement ouverte et à un autre contact normalement fermé. « 2 formulaire C » fait référence à deux « contacts de formulaire C », ainsi de suite.

Le contact forme C peut être schématisé selon
Forme X (contact)
I contatti Form X o doppi equivalgono a due contatti Form A in serie, collegati meccanicamente e azionati da un unico attuatore, e possono anche essere descritti come contatti SPST-NO. Si trovano comunemente in contattori e interruttori a levetta progettati per gestire carichi induttivi ad alta potenza.
Forme Z (contact)
I contatti Form Z oa doppia interruzione sono paragonabili ai contatti Form C, ma hanno quasi sempre quattro connessioni esterne, due per il percorso normalmente aperto e due per il percorso normalmente chiuso.

Le contact forme Z peut être schématisé selon
Résistance à l'impact (IK)

Valutazione dell'impatto

L’indice de resistance IK est devenu depuis 1995, un indice spécifique mesurant la résistance mécanique d’un produit aux impacts.Il est rattaché à la norme européenne EN 62-262.

L’indice IK est noté sur une échelle de 0 à 10, en fonction de l’énergie d’impact, qui peut aller de 0 à 20 joules. Par exemple, un appareil affichant un indice IK05 résiste à des chocs de 0,70 J, autrement dit, il résiste à la chute d’une masse de 350 kg depuis une hauteur de 20 cm. Selon les normes, l’IK minimum d’un appareil prend en compte son lieu d’installation. Par exemple, les appareils situés dans les cuisines doivent avoir un IK02 minimum. L’indice IK se mesure grâce à un test spécifique, réalisé à l’aide d’un «Mouton de Sharpy» (figure ci-dessous).

Mouton de Sharpy
Pecora tagliente
Indice de protection (IP)

Protezione dell'ingresso

En parallèle aux critères de robustesse, de résistance aux chocs, de vibrations et de fortes températures, existe une variable déterminante, celle de l’indice de protection IP. Peu importe le secteur d’activité (industriel, médical, aéronautique, transport…), chaque matériel doit être protégé contre les intrusions de corps solides et de liquides.

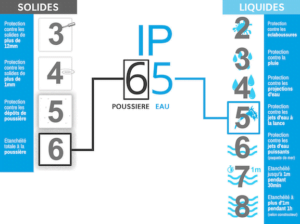

L’indice de protection (IP) est un standard international de la Commission électrotechnique internationale relatif à l’étanchéité. Cet indice classe le niveau de protection qu’offre un matériel aux intrusions de corps solides et liquides. Le format de l’indice, donné par la norme CEI 60529, est IPXY où les lettres XY sont deux chiffres et/ou une lettre. Les chiffres indiquent la conformité avec les conditions résumées dans les tableaux ci-dessous. Lorsqu’aucun critère n’est rencontré, le chiffre peut être remplacé par la lettre 9.

Polo
Nombre de circuits séparés pouvant être activés par un interrupteur en une seule fois. Un interrupteur unipolaire permet un seul circuit fermé. Un interrupteur bipolaire permet deux circuits fermés…
capacità di rottura
La possibilità di cambiare (interruttore) una carica elettrica. Il carico può essere capacitivo, resistivo o induttivo. Si oppone alla corrente nominale.
Rimbalzo del contatto
Chiamato anchecontatto rimbalzante

Période de commutation pendant laquelle il est observé une instabilité électrique causée par le rebondissement physique des contacts. La masse relative des contact, leur mécanique, les forces et fréquences des éléments d’appui déterminent l’intensité du rebond.
Resistenza di isolamento
Resistenza elettrica tra due parti normalmente isolate, misurata ad una data tensione continua.
resistenza di contatto
Resistenza elettrica tra due contatti chiusi.
Rigidità dielettrica
Capacità di un isolante di sopportare una tensione senza la formazione di un arco elettrico sulla sua superficie. Questa è la tensione standard che può essere applicata tra due uscite aperte o tra un'uscita e la massa senza causare un cortocircuito.
Uscita
Partie de l’interrupteur, extérieure au corps, qui est utilisée pour le connecter à un circuit électrique. Exemple : cosse à souder, à fils, à vis etc…
